砂锡矿选矿厂的给料与筛分系统设计要点：从源头把控选厂效率

一、为什么给料与筛分系统是选厂的“咽喉”？

砂锡矿选矿厂的生产线上，给料与筛分系统往往是被低估的环节。很多选厂把精力和预算集中在重选设备上，结果发现跳汰机、螺旋溜槽性能再好，回收率还是上不去。问题出在哪？出在“喂料”这一关。

给料系统的任务是稳定、连续、均匀地将原矿送入筛分设备。筛分系统则负责分级、脱泥、除杂，为后续重选创造最佳条件。这两个环节出了问题，后面的重选设备就像“用筛子接瀑布”——再好的设备也发挥不出效果。

砂锡矿选矿厂的给料与筛分系统设计要点决定了整条生产线的处理能力上限和选别指标。一套设计合理的给料筛分系统，可以让后续重选效率提升15%-25%。反之，设计不当的给料筛分系统，会导致设备堵塞、跑矿、能耗飙升，甚至整厂瘫痪。

本文从设备选型、参数确定、系统布局、常见问题四个维度，系统梳理给料与筛分系统的设计要点。

二、给料系统设计：稳、匀、可控

2.1 给料方式怎么选？

砂锡矿的给料方式取决于开采方式和物料特性。常见的有三种：

• 挖掘机+受料仓+板式给料机：适合采砂船或挖掘机直接卸料，处理量大（100-500吨/小时），能承受冲击载荷。板式给料机速度可调，给料量稳定。

• 装载机+受料斗+皮带给料机：适合中小规模选厂或矿区分散的情况。受料斗上方设格筛，筛除大块废石。皮带给料机通过变频调节给料量。

• 砂泵+管道输送：适合水采水运的砂锡矿，矿浆直接泵送至筛分系统。这种方式投资低、占地小，但浓度和流量波动较大，需要在泵出口设置稳压罐或缓冲池。

选择给料方式时，主要考虑以下因素：

2.2 给料均匀性是第一指标

给料不均匀是筛分效率低下的头号杀手。给料量忽大忽小，筛分设备无法稳定工作；给料偏析（一侧多一侧少），筛面利用率降低。

提高给料均匀性的设计要点：

• 受料仓底部应设置导流板或缓冲板，减少物料直接冲击给料机

• 板式给料机或皮带给料机应采用变频调速，根据筛分机负荷自动调节

• 给料机出料口设置可调节的闸板或插板，控制料层厚度

• 多台给料机并联时，需要设置分配器保证各支路流量一致

2.3 防堵与防卡设计

砂锡矿中常含有大块砾石、树根、草皮等杂物。这些杂物容易堵塞给料口和筛面。设计时应考虑：

• 受料斗上方设置格筛，筛孔150-200mm，拦截特大块杂物

• 给料机出料口设置防堵开关，当物料堆积时自动停机报警

• 板式给料机的链板之间留有合理间隙（3-5mm），避免细料卡入

• 砂泵输送时，泵入口应设格网或除渣机，防止杂物损坏叶轮

三、筛分系统设计：分级、脱泥、除杂三合一

砂锡矿的筛分系统不仅要分级，还要承担洗矿和脱泥功能。一套完整的筛分系统通常包括：预先筛分、洗矿筛分、脱泥分级三个环节。

3.1 筛分类型与作用

预先筛分
位于粗碎或给料之后，目的是除去+10mm的大颗粒废石。预先筛分可以显著减少进入后续重选设备的物料量。对于砂锡矿，+10mm粒级中锡石含量极低（通常低于0.02%），提前抛弃可降低处理成本15%-30%。

洗矿筛分
砂锡矿含泥量高（10%-40%），细泥包裹在砾石或粗砂表面。洗矿筛分通过高压喷水和筛面振动，将细泥与粗颗粒分离。常用设备有滚筒洗矿筛、圆振动筛带喷水装置。

脱泥分级
将-0.5mm或-0.2mm的细粒级与粗粒级分开，以便分别进入不同的重选设备。脱泥分级通常采用水力旋流器或高频振动细筛。

3.2 筛孔尺寸如何确定？

筛孔尺寸的选择直接决定后续重选的分粒级效果。以下为经验参考值：

筛孔尺寸的具体数值需要根据原矿粒度分析结果确定。关键原则是：让各粒级的锡石进入最适合的重选设备。例如，+2mm粗粒锡石适合跳汰机，0.2-2mm适合螺旋溜槽，-0.2mm适合摇床或离心选矿机。

3.3 筛分设备选型对比

滚筒筛是砂锡矿选厂最常用的筛分设备，尤其适合粘湿物料。其筛分效率虽然比圆振动筛低5-10个百分点，但不易堵塞，维护简单。当原矿含泥量超过15%时，滚筒筛是更可靠的选择。

3.4 筛分效率的控制

筛分效率是衡量筛分系统性能的核心指标。对砂锡矿来说，筛分效率应达到85%以上。影响筛分效率的因素及控制措施：

• 给料量：给料量控制在设计处理量的80%-110%之间。超负荷会导致料层过厚，细粒物料无法接触筛面。

• 筛面倾角：圆振动筛的倾角一般为15-25度。角度太大，物料运动太快，筛分时间短；角度太小，排料慢，处理量下降。

• 振幅与频率：振幅8-12mm，频率800-1000次/分钟。粘湿物料选择大振幅、中频率，松散物料选择中振幅、高频率。

• 喷水装置：洗矿筛分必须设置高压喷水管，水压0.2-0.4MPa，喷水方向与物料运动方向相反或垂直。每米筛宽喷水量5-15m³/小时。



四、系统布局与工艺衔接要点

给料与筛分系统的布局直接影响物料输送的顺畅性和能耗。

布局设计四原则：

1. 高差充分利用：利用地形高差实现自流给料，减少砂泵和皮带输送机数量。原矿受料仓应设置在筛分设备上方，高差不小于5-8米。

2. 缓冲与调节：在给料机和筛分机之间设置缓冲矿仓或分配箱，容量为15-30分钟的处理量。缓冲仓能平抑给料波动，保证筛分机稳定运行。

3. 检修通道：筛分设备周围留出1.5米以上的检修通道。筛网更换频率高，需要方便人员进入和吊装设备。

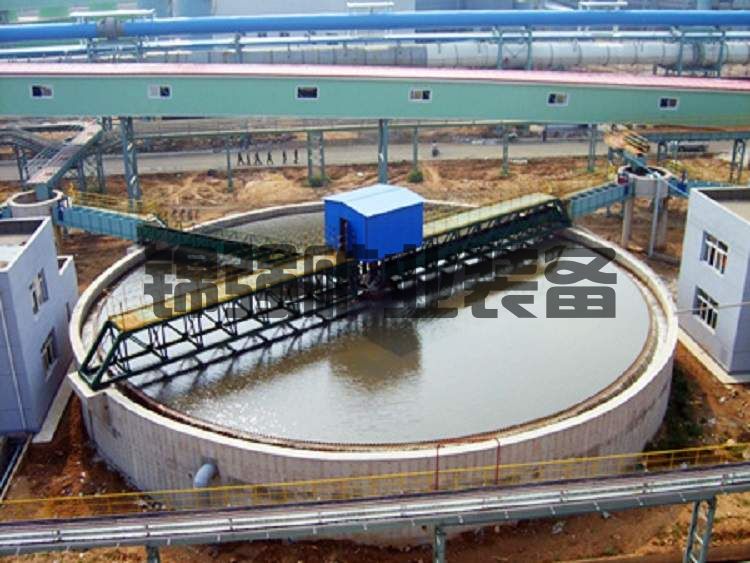

4. 泥水处理：筛分系统的喷水会产生大量泥水，需设计集水槽和排泥管道，将泥水送入浓缩或尾矿处理系统。避免泥水漫流造成现场污染和安全隐患。

与后续重选设备的衔接：

• 筛上粗粒（+2mm）应通过溜槽或皮带直接送入跳汰机给料斗，溜槽坡度不小于15度

• 筛下细粒矿浆（-2mm）需收集到矿浆池，再通过砂泵输送至脱泥旋流器或螺旋溜槽分配箱

• 脱泥后的各粒级应分别进入独立的缓冲分配箱，确保每台重选设备获得稳定的给料浓度和流量

五、常见设计错误与解决方案

错误一：给料机选型太小

很多选厂为了节省投资，选用处理能力刚好等于设计处理量的给料机。结果原矿含水率变化或出现大块时，给料机卡死或严重超负荷。

解决方案：给料机的设计处理量应比选厂设计处理量大30%-50%。例如，处理量100吨/小时的选厂，板式给料机应选130-150吨/小时的规格。

错误二：筛分前不设除杂

砂锡矿中的树根、草皮、钢丝等杂物进入筛分机，会缠绕筛轴或堵塞筛孔，严重时烧毁振动电机。

解决方案：在受料斗或给料机入口设置除杂格栅和人工除杂平台。必要时增加除杂机或磁选机。

错误三：忽视筛网选型

筛网材质和结构不当，导致筛分效率低或筛网寿命短。例如，采用普通钢丝编织网处理粘湿物料，半小时就堵死。

解决方案：根据物料性质选择筛网。粘湿物料推荐聚氨酯筛网或橡胶筛网；细粒分级推荐不锈钢编织网加防堵装置；洗矿段推荐冲孔板筛板（孔径6-12mm）。

错误四：喷水系统设计不当

喷水管布置不合理，水压不足或喷水不均，洗矿效果差。

解决方案：喷水管沿筛面宽度均匀布置，间距300-500mm，喷嘴朝向筛面。设置独立的增压水泵，保证喷水压力稳定。喷水量应可调节，适应不同含泥量的原矿。

六、给料与筛分系统的技术参数表

七、问答：选厂常见疑问

问：滚筒筛和振动筛应该怎么选？

答：原矿含泥量低于10%且水分较低时，优先选圆振动筛，筛分效率高、能耗低。原矿含泥量超过15%或含水率高时，选滚筒筛，不易堵塞。如果选厂处理量大（>200吨/小时），可考虑滚筒筛+振动筛串联使用。

问：筛分效率如何测定？

答：取筛分机给料和筛下产品样品，分别做筛析。筛分效率=（筛下产品中小于筛孔粒级的含量×筛下产率）/（给料中小于筛孔粒级的含量）×100%。简单估算也可用快速方法：称重法或目测法，但精度较低。

问：脱泥分级用旋流器还是高频筛？

答：旋流器处理量大、占地小，适合脱除-0.02mm的细泥，但分级精度较低（误差±0.01mm）。高频筛分级精度高，适合0.1-0.5mm的精细分级，但处理量小、筛网易堵。建议粗脱泥用旋流器，精细分级用高频筛。

问：给料筛分系统的投资占比多少合理？

答：对于完整的砂锡矿选厂，给料与筛分系统的设备投资约占全厂设备总投资的10%-15%。这个比例过低（<8%）说明配置偏弱，后期易出问题；比例过高（>20%）可能造成浪费。

八、案例：某砂锡矿给料筛分系统改造

西南某省砂锡矿选厂，原处理能力80吨/小时，实际运行仅能达到55-60吨/小时。排查发现筛分系统存在三个问题：给料机处理能力不足、滚筒筛筛孔偏小且频繁堵塞、喷水压力不够。

改造方案：

• 板式给料机从80吨/小时规格更换为120吨/小时规格

• 滚筒筛筛孔从4mm调整为6mm，同时更换聚氨酯筛板代替钢板冲孔筛

• 增加一台增压水泵，喷水压力从0.15MPa提升至0.35MPa

• 在滚筒筛前增加一段预先筛分，提前抛出+12mm废石

改造后，处理能力稳定达到85-90吨/小时，筛分效率从76%提升至89%。后续重选设备（跳汰机+螺旋溜槽）的给料粒度更合理，综合回收率提高了3.2个百分点。设备改造投资约45万元，半年内收回成本。

九、总结

砂锡矿选矿厂的给料与筛分系统设计要点可以概括为四句话：给料要稳、筛分要准、脱泥要净、布局要顺。

给料稳，选厂才能满负荷运行；筛分准，各粒级才能进入最适合的重选设备；脱泥净，重选效率才有保障；布局顺，物料才能自流高效。

在具体设计时，建议遵循以下步骤：

1. 完成原矿粒度分析和含泥量测定

2. 根据粒级分布确定筛孔尺寸和筛分段数

3. 按处理量的1.3-1.5倍选择给料机规格

4. 根据含泥量和水分选择筛分设备类型（滚筒筛或振动筛）

5. 计算所需喷水量和水压，设计喷水系统

6. 规划设备布局，保证高差和检修空间

7. 预留缓冲矿仓和除杂设施

最后提醒一点：给料筛分系统不是越贵越好，但要舍得在这部分投入。一个稳定可靠的给料筛分系统，是整条选矿生产线高效运转的基础。把这道“咽喉”打通了，后续重选设备才能吃上“细粮”，产出好指标。
