模块化锆矿精选厂从设计到投产5步实战清单

你是不是正在考虑建一个锆英砂精选厂，但担心固定式厂房投资大、建设周期长、未来矿源变化了不好调整？或者你已经有一个粗选厂，产出的粗精矿品位不够，想上一套精选模块，但不知道怎么跟现有流程对接？

说实话，模块化锆矿精选厂是近年来中小型锆矿项目的一个好选择。它不是把设备随便放在集装箱里，而是按照精选流程把磁选、电选、干燥、除尘等单元集成在标准化的模块中，到现场拼装就能投产。相比传统固定厂房，模块化方案的建设周期缩短一半以上，投资降低百分之三十到四十，而且可以随矿源搬迁。

我在广东和海南参与过几个模块化锆矿精选厂项目，最大的体会是：用对了模块化方案，你可以在三个月内从零到投产，而且产品质量和回收率不输固定式选厂。这份清单把模块化锆矿精选厂的设计、选型、安装、运营拆成五个步骤，照着做就能快速落地。

清单速览

一 模块化设计理念：哪些设备装进模块，哪些留在外面
二 核心模块配置：干燥、磁选、电选、除尘、电控
三 现场安装与拼接：基础简单，接电接气就开工
四 操作与维护要点：模块虽小，参数不能马虎
五 模块化精选厂的优势与适用场景

第一步 模块化设计理念：哪些设备装进模块，哪些留在外面

操作要点

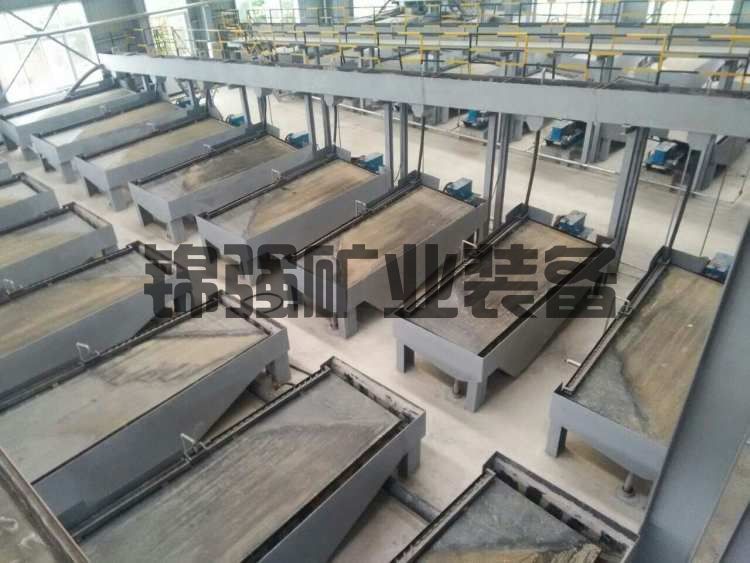

模块化锆矿精选厂的核心思想是把标准化的重选后提纯流程打包成可移动的单元。你需要先明确精选厂的进料是什么。通常是从粗选厂（螺旋溜槽加摇床）产出的锆英砂粗精矿，品位百分之二十到四十，含水量百分之十到十五。模块化精选厂的任务是脱水干燥、磁选除钛、电选分选独居石和金红石，最终产出百分之六十五以上的锆英砂精矿。

哪些设备适合装进模块？烘干机、热风炉、磁选机、电选机、除尘器、电控柜、料仓。这些设备体积相对紧凑，可以固定在集装箱底盘或滑橇上。哪些设备不适合装进模块？给料斗、沉淀池、大容量储料仓、包装机。这些要么体积太大，要么可以在现场用简易设施解决。

一个标准的模块化锆矿精选厂通常由两到三个模块组成：一个干燥模块（含热风炉、烘干滚筒、旋风除尘）、一个磁选模块（含给料斗、磁选机、料仓）、一个电选模块（含加热给料器、电选机、除尘、电控）。每个模块宽度不超过2.5米，长度不超过6到8米，满足公路运输要求。

为什么重要

模块化设计的核心是“把复杂的事在工厂里做完”。设备组装、管道连接、电气布线都在制造厂完成，现场只需要做基础找平和水电对接。我见过一个模块化项目，三个模块从出厂到现场调试完成只用了五天，而同样规模的固定厂房至少需要两个月。而且模块可以整体吊装搬迁，矿源转移后一个月内就能在新地点复产。

常见错误

把整个精选厂塞进一个超大模块。模块超宽超长，上路要办超限运输证，运费贵、周期长。分拆成两到三个标准尺寸模块，用普通平板车就能拉。

忽视模块之间的衔接。干燥模块出料口到磁选模块进料口之间没有缓冲，一个停全线停。每个模块之间加一个小缓冲料仓，容积够半小时生产。

第二步 核心模块配置：干燥、磁选、电选、除尘、电控

操作要点

一套完整的模块化锆矿精选厂包含以下几个核心模块：

干燥模块。处理能力按粗精矿产量设计。日处理粗精矿5到10吨，选直径600到800mm的小型回转干燥机，配燃煤热风炉或燃气燃烧器。热风温度控制在250到350度。出料水分小于百分之一。干燥模块自带旋风除尘器，回收干细粉。

磁选模块。干燥后的物料进入磁选模块。用永磁筒式中磁选机，场强8000到10000高斯。双筒串联，第一筒粗选，第二筒扫选。给料用电磁振动给料机，料层厚度可调。磁性产品是钛铁矿，非磁性产品进入电选。磁选模块的机架和料斗集成在滑橇上。

电选模块。这是模块化锆矿精选厂最核心的部分。包括加热给料斗（电热或燃气加热，物料温度40到60度）、单辊或双辊高压电选机（电压20到35千伏）、除尘罩、电控柜。电选机辊筒宽度800到1500mm，根据处理量选型。电选模块要求密闭防尘、环境湿度低于百分之六十，所以模块外壳要带保温层和密封门。

辅助模块。包含总电控柜（PLC控制，触摸屏操作）、气路系统（压缩空气机组）、除尘系统（布袋除尘器，处理干燥和电选的含尘废气）。

各模块之间用快接电缆和软管连接，模块就位后半天内完成接线。

为什么重要

模块化配置的难点在于设备选型要紧凑但不能牺牲性能。烘干机太长可以选三回程式，长度缩短三分之一。磁选机选小直径双筒，比大直径单筒占地小但效果更好。电选机选立式结构，减少水平空间。我在海南的一个模块化精选厂用了双辊立式电选机，占地只有卧式的百分之六十，处理量不降。选对紧凑型设备，模块才能做得小、运得动。

常见错误

干燥模块和电选模块共用除尘系统。干燥尾气湿度大，直接进布袋除尘器会糊袋。分开处理，干燥用旋风除尘，电选用布袋除尘。

电选模块不配加热给料斗。物料从干燥机出来冷却了才进电选机，表面吸湿，分选效果差。加热斗必须集成在电选模块上，保证进料温度。

第三步 现场安装与拼接：基础简单，接电接气就开工

操作要点

模块化锆矿精选厂对现场基础要求很低。不需要浇筑复杂的设备基础，只需要一块平整的硬化地面（混凝土地坪或压实碎石），厚度150到200毫米。按模块图纸预埋地脚螺栓或者直接用膨胀螺栓固定。

模块进场后，用吊车将各模块吊装到指定位置，调整水平，紧固地脚。模块之间有定位销和对接法兰，确保出料口和进料口对齐。然后连接电缆（动力线、信号线）、压缩空气管、除尘风管。最后接总电源和水源。

从模块进场到具备试车条件，三个熟练工人加一台吊车，一到两天就能完成。试车前先走空载，检查电机转向、气路压力、电选机高压升压是否正常。空载合格后投料，从小给矿量开始，逐步调至设计值。

为什么重要

现场安装时间短、工种少，是模块化方案的最大优势。传统固定厂房需要土建队伍、设备安装队伍、电工、管工，协调难度大。模块化厂只需要一个吊车司机和几个钳工电工。我参与的一个项目，模块到场后第二天就通电试车，第三天出精矿，矿老板都惊讶了。对于矿源服务年限短、需要快速变现的项目，这种速度就是钱。

常见错误

现场地坪不平。模块就位后四个支点受力不均，设备机架变形，导致电选机辊筒轴线不水平。找平前用水平仪打一下地坪，或者用垫铁调平模块底座。

不预留维修通道。两个模块贴得太近，电选机换毛刷拆不下来。模块间距留一米以上。

第四步 操作与维护要点：模块虽小，参数不能马虎

操作要点

模块化锆矿精选厂的设备和固定式厂没有本质区别，操作参数标准一样：

干燥模块。进料水分控制在百分之十二到十八。出料温度80到110度。热风温度250到350度。定期清理旋风除尘器的下料阀，防止堵塞。

磁选模块。给料料层厚度不超过2倍粒径。磁筒表面保持清洁，每周用毛刷或高压风清理。非磁性产品定期取样，用磁铁检查钛铁矿残留。

电选模块。这是操作重点。给料温度40到60度，湿度小于百分之一。电压25到35千伏，辊速80到120转每分。电晕电极与辊筒间距20到30毫米。每班检查毛刷是否刷干净锆英石。绝缘子每周用酒精擦拭一次。

维护要点：干燥模块的抄板每半年检查一次磨损。磁选模块的磁筒筒皮每年测一次厚度。电选模块的电晕电极每六个月更换一批。所有模块的除尘器布袋每一年到一年半更换。

为什么重要

模块化不意味着可以放松操作要求。我见过一个模块化厂，操作工觉得设备小就随便调，电选机电压调到18千伏就不往上加了，结果锆英砂里金红石去不干净。后来按标准电压调上去，产品就合格了。模块设备也是精密设备，参数必须到位。另外，模块化厂的维护比固定厂更难，因为空间紧凑，所以必须更勤快。

常见错误

忽略模块之间的连锁保护。下游电选机停机了，上游干燥机和磁选机还在运行，料仓满了溢出来。设简单的料位开关和连锁停机。

不清洁电选机电极。模块空间小，电极不好拆就偷懒，积灰导致分选效果下降。定死每周清洁一次的规矩，拆下来用酒精泡。

第五步 模块化精选厂的优势与适用场景

操作要点

模块化锆矿精选厂最适合以下场景：

矿源分散、需要多次搬迁的项目。比如多个小型海滨砂矿点，每个点采一两年。模块化厂跟着挖机走，搬迁一次费用几万块，停产一两周。

资金有限、想快速投产回收的项目。模块化厂投资比固定式低百分之三十到四十，建设周期两到三个月。可以先上模块化精选厂，等资金回笼后再考虑扩建。

现有粗选厂需要补充精选环节。在粗选厂旁边放一个精选模块，粗精矿就近处理，省去运输成本。

试验性或短期合同项目。不确定矿能采多久，用模块化厂风险低。合同到期了设备还能卖二手。

对比固定式选厂：固定式厂吨处理成本低百分之十到十五，适合长期稳定大矿。模块化厂前期投入低、转场灵活，适合中小规模和不确定周期。选择哪种，看你的矿源稳定性和资金情况。

为什么重要

模块化不是万能的，但它填补了固定式大厂和土法小厂之间的空白。很多中小型锆矿项目因为怕投资打水漂而不敢上设备，模块化方案降低了这个门槛。我做过一个项目，矿权只有三年，用模块化精选厂两年收回投资，第三年净赚，到期后设备拉到下一个矿继续用。如果是固定式厂房，三年还没折旧完。

常见错误

模块化厂选型过大。矿量日产粗精矿5吨，却选了能处理15吨的模块，设备闲置。按实际粗精矿产量的百分之二十余量选型。

忽视模块存放场地。矿采完了模块没地方放，风吹日晒两年设备老化。提前找好存放场地或者快速转卖。

避坑提醒 最容易出错的三个地方

第一个坑 干燥模块和电选模块之间没有二次加热

物料从干燥机出来到电选机进料口，经过管道和料仓，温度会下降。尤其是环境温度低或者湿度大的时候，物料表面可能吸湿。在电选模块的进料斗上加一套电加热或红外加热装置，确保进料温度在45度以上。

第二个坑 电选模块的除尘风量不足

电选机工作时产生大量粉尘，模块空间小，粉尘浓度高会影响电极绝缘。除尘风机风量要按模块容积的15到20倍每小时选型，进风口设在电选机上方，出风口接布袋除尘器。

第三个坑 模块没有防雨防晒措施

模块外壳防水等级不够，暴雨时水渗入电选机高压部位，打火跳闸。模块顶部做双层防水，所有电缆接口用防水接头。露天放置的建议搭一个简易雨棚。

快速检查表 可打印版

设计阶段

• 粗精矿产率确定

• 干燥、磁选、电选模块拆分

• 模块尺寸符合公路运输

• 各模块处理量匹配

模块制造

• 干燥模块带旋风除尘

• 磁选模块双筒串联

• 电选模块带加热进料斗和除尘罩

• 电控系统集成PLC

现场安装

• 硬化地坪水平度达标

• 模块吊装定位准确

• 快接电缆和气管连接

• 空载试车正常

生产运营

• 干燥出料水分小于百分之一

• 磁选非磁性产品钛合格

• 电选锆英砂品位六十五以上

• 每周清洁电极和绝缘子

• 每月测一次磁筒场强

模块化锆矿精选厂是中小型锆矿项目的灵活解决方案。用集装箱和滑橇把干燥、磁选、电选打包，现场拼装就能投产。它的价值在于快和活，快是两个月出产品，活是矿源变了跟着走。选对场景、配好模块、操作到位，你可以在不建厂房不搞土建的情况下，拥有一个能产出合格锆英砂精矿的移动工厂。

你的粗精矿日产量大概多少吨，目前品位和杂质情况如何？把数据发过来，我帮你设计一套适合你项目的模块化锆矿精选厂配置方案，包括几个模块、各模块设备型号和投资预算。
