锆矿处理厂设计与布局：从工艺流线到车间配置的系统工程

一座运行高效的锆矿处理厂，不仅要有合理的工艺流程和可靠的设备，更离不开科学的设计与布局。布局混乱的工厂，物料往返倒运、管线交叉缠绕、粉尘串岗弥漫，处理量损失10-15%是常事。而布局合理的工厂，物料流向顺畅、操作维护便捷、环境整洁有序，生产效率可提升20%以上。锆矿处理厂设计与布局的核心任务，就是将工艺流程转化为物理空间，在有限的场地内实现物料、人员、气流、水流的合理组织。

设计输入条件：先算账后画图

任何锆矿处理厂设计与布局工作，都必须从明确的输入条件出发。以下数据缺一不可。

• 处理规模：日处理原矿多少吨？年运行天数？

• 原料性质：砂矿还是岩矿？粒度分布？含水量？矿物组成？

• 工艺路线：重选-磁选-电选？是否需要破碎磨矿？

• 产品方案：几种产品？各产多少？包装方式？

• 厂址条件：地形地貌？可用面积？地质承载力？风向？

• 公用工程：水源、电源、燃料、压缩空气供应能力？

• 环保要求：废水零排？粉尘排放标准？噪音限值？

这些条件决定了厂房的尺寸、设备选型、仓储面积和环保设施的配置。以日处理100吨海滨砂矿为例，一个完整的锆矿处理厂设计与布局方案，主厂房面积约400-500平方米，辅助设施（原料堆场、精矿库、尾矿干堆场）占地约3-5亩。

设计原则：五大核心准则

优秀的锆矿处理厂设计与布局遵循以下五条原则。

原则一：物料流向最短化
原矿从入场到成品出厂，沿一个方向流动，避免折返和交叉。重选车间靠近原料堆场，干燥和磁电选车间紧挨着重选车间，包装区在末端。物料落差利用重力自流，减少提升设备。

原则二：功能分区明确
将厂区划分为原料区、湿式作业区、干式作业区、产品区、辅助区五大板块。湿区和干区严格隔离，防止湿矿进入干式设备。

原则三：操作维护便利
每台设备周围预留足够的操作和检修空间。电选机两侧留1.2米通道，磁选机后方留1米检修距离，皮带输送机侧边留0.8米过人通道。

原则四：粉尘与噪音控制
干式作业区（干燥、磁选、电选、包装）集中布置，便于统一收尘。高噪音设备（破碎机、振动筛、风机）远离办公区或设置隔音罩。

原则五：扩展预留
在厂区一侧预留10-15%的空地，用于未来增加设备或技术改造。

功能分区与车间布置

一个完整的锆矿处理厂设计与布局，通常包含以下六个功能区域。

一、原料堆场与给料区
位于厂区上风向或侧风向，地面硬化并设置排水沟。原料堆场容量按7-15天处理量设计。堆场出口设置振动给料机和格筛，去除大块杂物。给料区与重选车间之间设置皮带输送机或矿浆管道。

二、湿式作业区（重选、脱水）
包括螺旋溜槽、摇床、分级机、浓缩机、过滤机等。车间地面设置集水沟和地坑泵，防止矿浆外溢。摇床区域地面坡度1-2%，便于冲洗。浓缩机和过滤机布置在车间外侧或半露天，节省厂房面积。湿式作业区保持自然通风，顶部设置排雾天窗。

三、干燥与冷却区
靠近湿式作业区，方便湿精矿转运。干燥筒需要较大的设备基础（重量约10-15吨），基础应独立于厂房柱基。干燥筒周围留出2米空间用于更换滚圈和托轮。冷却筒串联在干燥筒之后，可布置在室外或简易棚下。

四、干式作业区（磁选、电选、除尘）

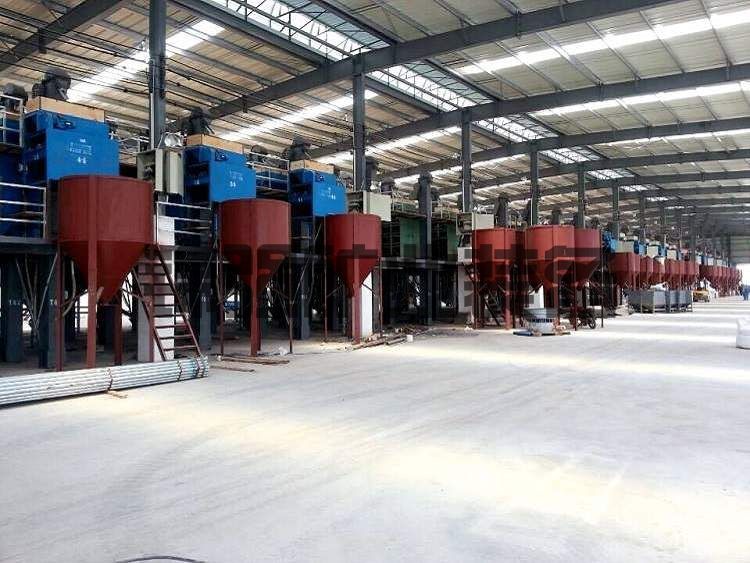

这是锆矿处理厂设计与布局中最需要精细化设计的区域。磁选机和电选机按工艺流程顺序排列：弱磁选→强磁选→电选粗选→电选精选。设备之间的高差利用螺旋给料机或斗式提升机衔接。除尘主管道沿车间纵向布置，各支管从设备密闭罩引出。干式作业区必须全封闭，地面用环氧树脂或耐磨地坪，便于清扫。

五、产品包装与储存区
位于干式作业区末端。设置成品仓（钢制或混凝土结构），仓下设自动包装机。成品仓库按15-30天产量设计，地面防潮，叉车通道宽度3米以上。不同类型产品分区域堆放，设置标识牌。

六、辅助设施区
包括配电室、控制室、空压机房、维修车间、药剂库、循环水池、尾矿干堆场等。控制室应能看到干式作业区全景，且远离振动设备。循环水池靠近湿式作业区，尾矿干堆场位于厂区最低处或侧风向。

设备布局的详细要点

在锆矿处理厂设计与布局中，设备之间的相对位置直接影响生产指标。以下列出关键设备的布局要求。

螺旋溜槽与摇床
螺旋溜槽通常布置在二楼平台（高度3.5-4米），矿浆自流给入一楼的摇床。每组12头螺旋溜槽需要约15平方米的安装面积。摇床呈排状布置，间距2.5米（含操作通道），进料端朝向同一侧。

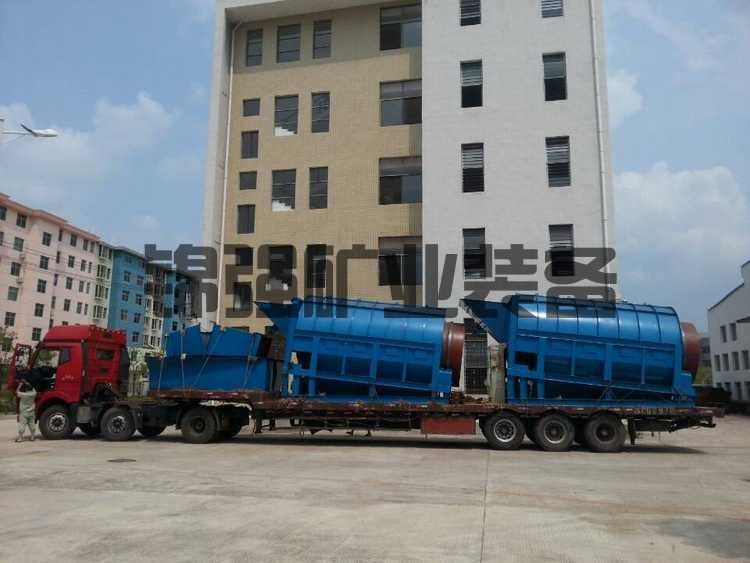

干燥筒与冷却筒
干燥筒轴线与厂房轴线平行，倾斜角度3-5°。进料端高于出料端。燃烧器布置在进料端外侧，燃料管路单独敷设。冷却筒与干燥筒轴线平行或串联，连接溜槽做好密封和防尘。

磁选机
弱磁选机与强磁选机可同排布置，给料斗高度不低于2.5米。磁选机基础高度0.3-0.5米，便于清理筒下积料。强磁选机的冷却水进出水管就近设置阀门。

电选机
电选机是干式作业区的核心设备。多台电选机可平行布置，间距不小于1.8米。电选机前方留出2米操作区，用于调整电极间距和清理毛刷。高压电缆必须穿钢管敷设，与低压电缆间距不小于0.5米。

除尘系统
除尘器主机布置在车间端头或室外，靠近最大尘源（电选机）。除尘管道沿墙或柱敷设，坡度不小于2%，最低点设置清灰口。风机出口接烟囱，高度不低于15米。

典型布局方案对比

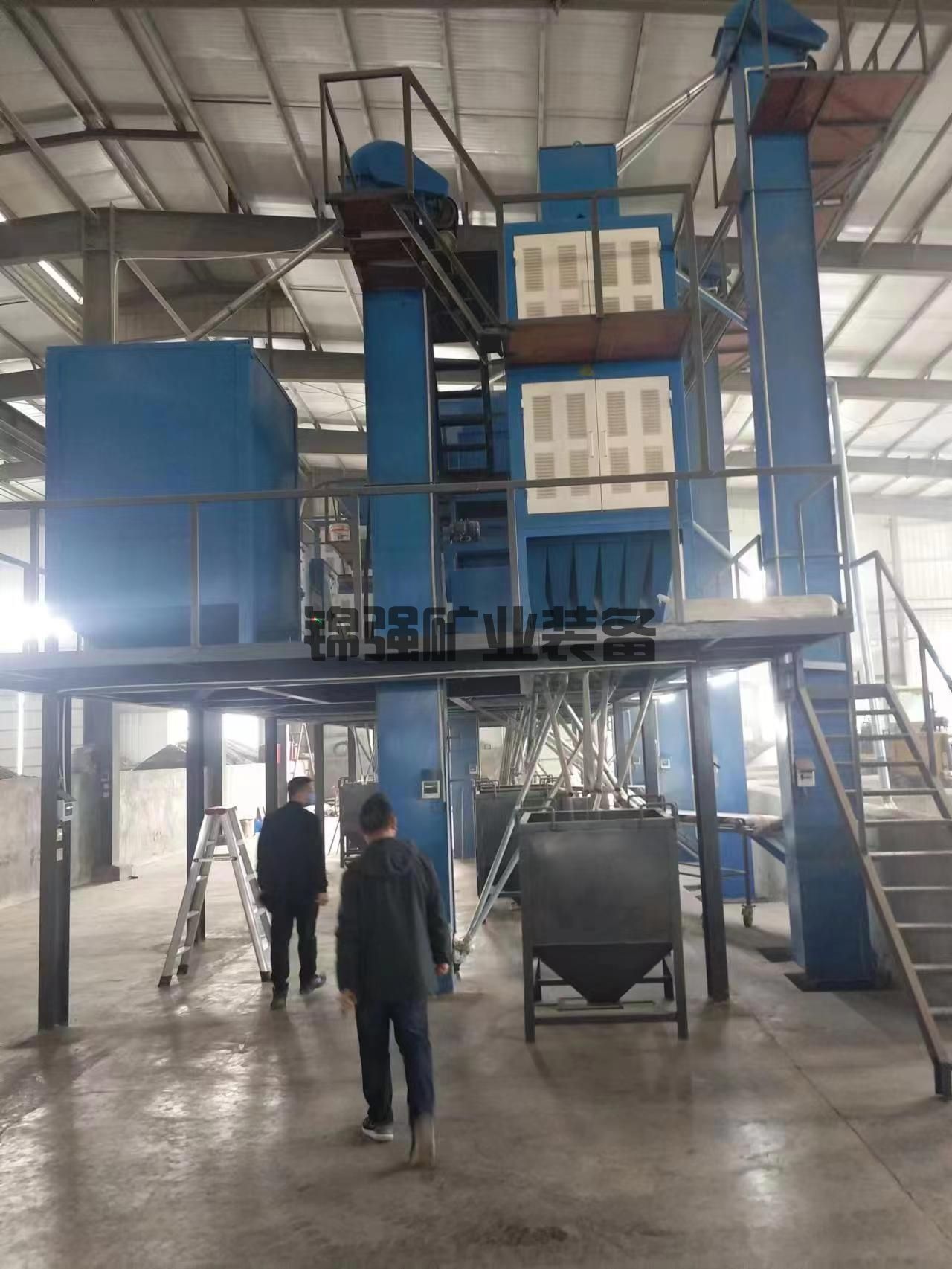

对于大多数锆矿处理厂设计与布局，推荐采用一字型直通或多层紧凑型的折中方案：湿式作业在一层，干式作业在二层，物料通过斗式提升机垂直输送。

场地与建筑参数

厂房尺寸
以日处理100吨海滨砂矿为例，推荐厂房参数：

• 长度：45-55米（依设备台数调整）

• 跨度：12-15米（单跨）或18米（双跨）

• 檐口高度：8-10米（满足干燥筒和螺旋溜槽高度）

• 行车：5吨电动单梁，轨顶标高6.5米

结构形式

• 湿式作业区：钢筋混凝土排架或轻钢门架（防腐要求高）

• 干式作业区：轻钢结构，夹芯板围护（保温防尘）

• 基础：独立柱基，干燥筒基础采用大块式混凝土（C30，厚度1.2-1.5米）

地面与排水

• 湿式区：混凝土地面，坡度2%坡向集水沟，表面涂刷环氧防腐蚀涂层

• 干式区：环氧自流平地坪，地面与墙脚圆弧过渡，无死角

• 集水沟：宽度300mm，盖板采用钢格栅，沟底坡度1%

通风与照明

• 湿式区：自然进风+屋顶无动力风机排风，换气次数8次/小时

• 干式区：机械送风+除尘排风，换气次数12次/小时，保持微负压

• 照明：平均照度200勒克斯，操作区域局部增加LED工矿灯

辅助系统设计要点

除尘管网设计
除尘系统是锆矿处理厂设计与布局中容易出问题的环节。主管道风速控制在16-20m/s，支管风速12-15m/s。每个吸尘点设置手动调节蝶阀。管道弯头曲率半径不小于1.5倍管径，避免积尘。材质选用Q235B，厚度2-3mm。

压缩空气系统
空压机站靠近干式作业区。电选机清灰、脉冲除尘器喷吹、气动阀门都需要压缩空气。主管道管径按同时用气量1.2倍选择。储气罐后设置冷冻式干燥机，露点控制在2-5℃，防止冬季管道结冰。

循环水系统
湿式作业区用水闭路循环。循环水池有效容积为1-2小时的循环水量。设置两台循环水泵（一用一备），泵出口安装自清洗过滤器（过滤精度200μm）。补充水管路接至清水池，安装浮球阀自动补水。

供配电系统
全厂设一台800kVA变压器（以100吨/日规模为例）。配电室靠近负荷中心（干燥和磁电区）。电缆沿桥架敷设，主干桥架宽400mm，分层布置（动力桥架在上，控制电缆在下）。电机全部采用变频或软启动。

安全与环保专项设计

粉尘防爆
锆英砂粉尘在一定浓度下（≥40g/m³）有爆炸风险。干式作业区电气设备采用防爆型（ExdⅡBT4）。除尘器设置在室外，泄爆面积符合要求。车间内禁止使用明火，焊接作业需办理动火票。

噪音控制
摇床、干燥筒、风机、空压机是主要噪音源。摇床基础加橡胶减振垫；干燥筒外壳包裹隔音毡+岩棉+彩钢板（总厚100mm）；风机进出口安装消音器；空压机单独设置隔音间。控制室内噪音≤70dB。

废水零排设计
湿式区集水沟收集的矿浆和地面冲洗水，全部泵回浓缩机。事故池（容积≥50m³）用于暂存泄漏矿浆。厂区雨水和污水分流，初期雨水（前15分钟）收集进入事故池。

尾矿处置
重选尾矿经浓缩压滤后干堆。干堆场设计防渗膜、截洪沟和渗滤液收集系统。尾矿输送管道采用耐磨橡胶衬里管，弯头处增加厚度。

常见设计错误与规避

很多锆矿处理厂设计与布局在图纸上看似完美，投产后却问题百出。以下列出最常见的设计失误。

错误一：设备间距过小
设计师为了节省厂房面积，将设备排得密密麻麻。结果是电选机换毛刷要拆隔壁机器的防护罩，磁选机检修要吊走上层皮带。规避方法：在CAD中按1:1比例放置设备模型，模拟检修路径。

错误二：忽视检修通道
干燥筒的滚圈和托轮需要定期更换，但周围被钢结构挡住，无法使用吊车。规避方法：干燥筒上方设置吊装梁，两侧留出2.5米净空。

错误三：除尘管道水平布置
水平管道容易积尘，清灰口不足导致堵塞。规避方法：主管道保持2-5%坡度，每隔6米设置一个清灰手孔。

错误四：湿干区之间没有缓冲
湿精矿脱水后直接进入干燥筒，一旦脱水设备故障，干燥段断料。规避方法：脱水机后设置一个湿矿缓冲仓（容量2-4小时）。

错误五：忽略季节影响
夏季干燥筒周围温度高达50℃，操作工无法靠近。冬季北方厂区管道冻结。规避方法：干燥筒区域设置隔热带冷隔热层，水管和压缩空气管伴热保温。

设计案例：日处理80吨海滨砂矿厂

以下是一个实际完成的锆矿处理厂设计与布局案例。工厂位于东南亚某海滨，处理本地砂矿。

处理规模：80吨/日原矿
产品：锆精矿（65.5%）、钛铁矿（49%）
厂区面积：12亩（含堆场）
厂房面积：450平方米（单层+局部二层）

布局概述：
原料堆场位于厂区北侧，经皮带输送至主厂房北端。主厂房内北段为湿式区（螺旋溜槽+摇床+过滤机），中段为干燥冷却区（干燥筒+冷却筒），南段为干式区（磁选+电选+包装）。控制室设在干式区南侧夹层，可俯瞰全厂。尾矿干堆场设在厂区西侧低洼处。循环水池和事故池设在湿式区外侧。

建成后运行指标：处理量达到85吨/日，精矿合格率98.5%，电耗29度/吨，水耗0.2吨/吨（循环率94%）。操作工反馈布局合理，巡视路线不重复，清灰点设置到位。

设计阶段的交付物

一个完整的锆矿处理厂设计与布局，应包含以下图纸和文件：

• 总平面布置图（含厂区道路、排水、绿化）

• 工艺流程图（PI&D）

• 设备平面布置图（分层绘制）

• 设备基础图

• 通风除尘管道布置图

• 给排水及循环水系统图

• 供配电系统图和电力平面图

• 照明及防雷接地图

• 土建条件图（预留孔洞、预埋件）

• 设备表及材料清单

设计深度应达到施工图要求，满足直接招标和施工的条件。

结语

锆矿处理厂设计与布局不是简单的设备堆砌，而是对工艺流程、物料特性、操作习惯、维护需求和环保标准的综合响应。一个好的设计，能让工厂运行十年都顺畅顺手；一个糟糕的设计，从投产第一天就开始折腾。建议在设计阶段投入足够的时间和费用，邀请有经验的选矿工程师和工艺设计师共同参与。花三个月画好一套图，胜过投产后花一年去改造。
